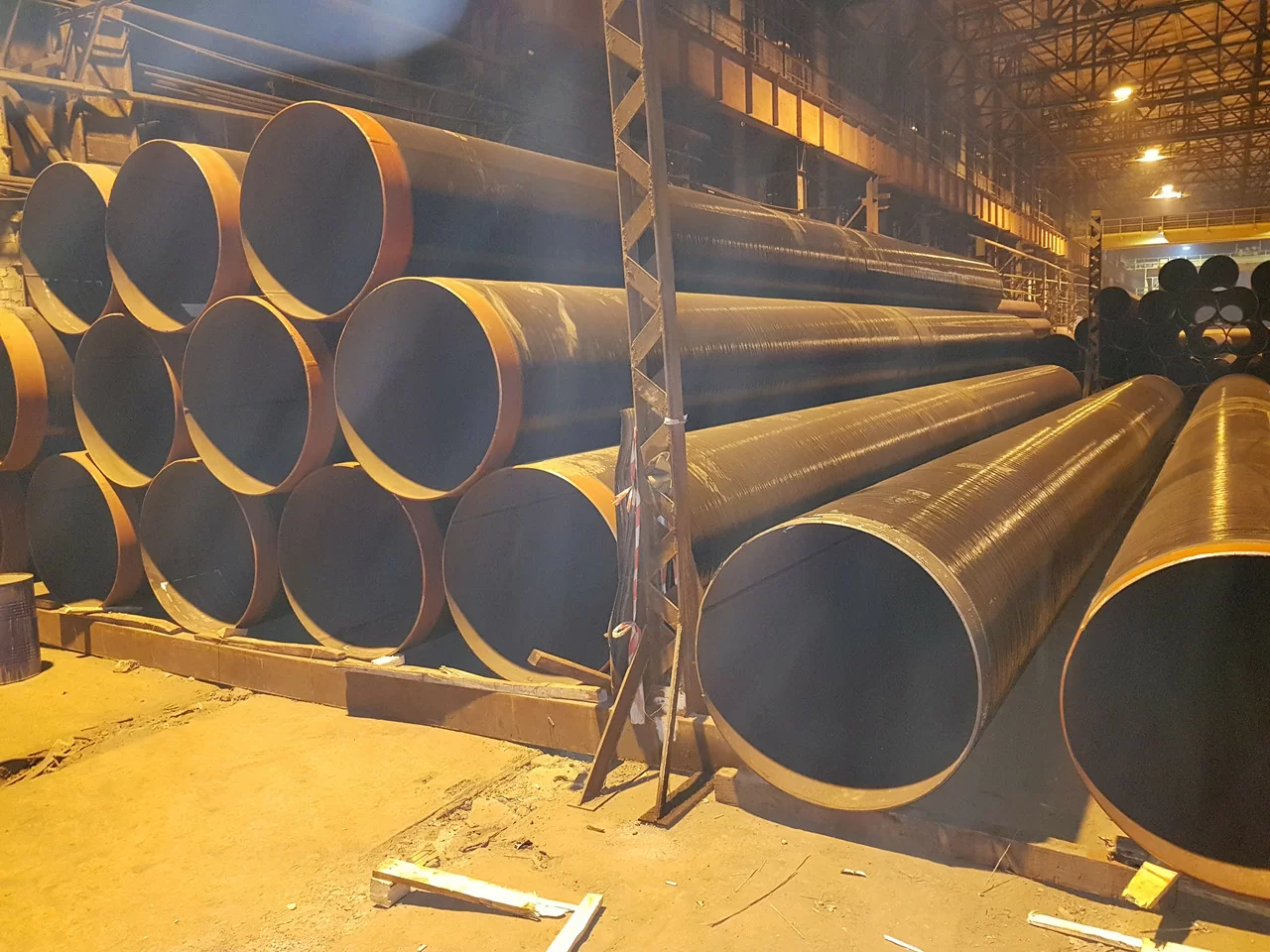

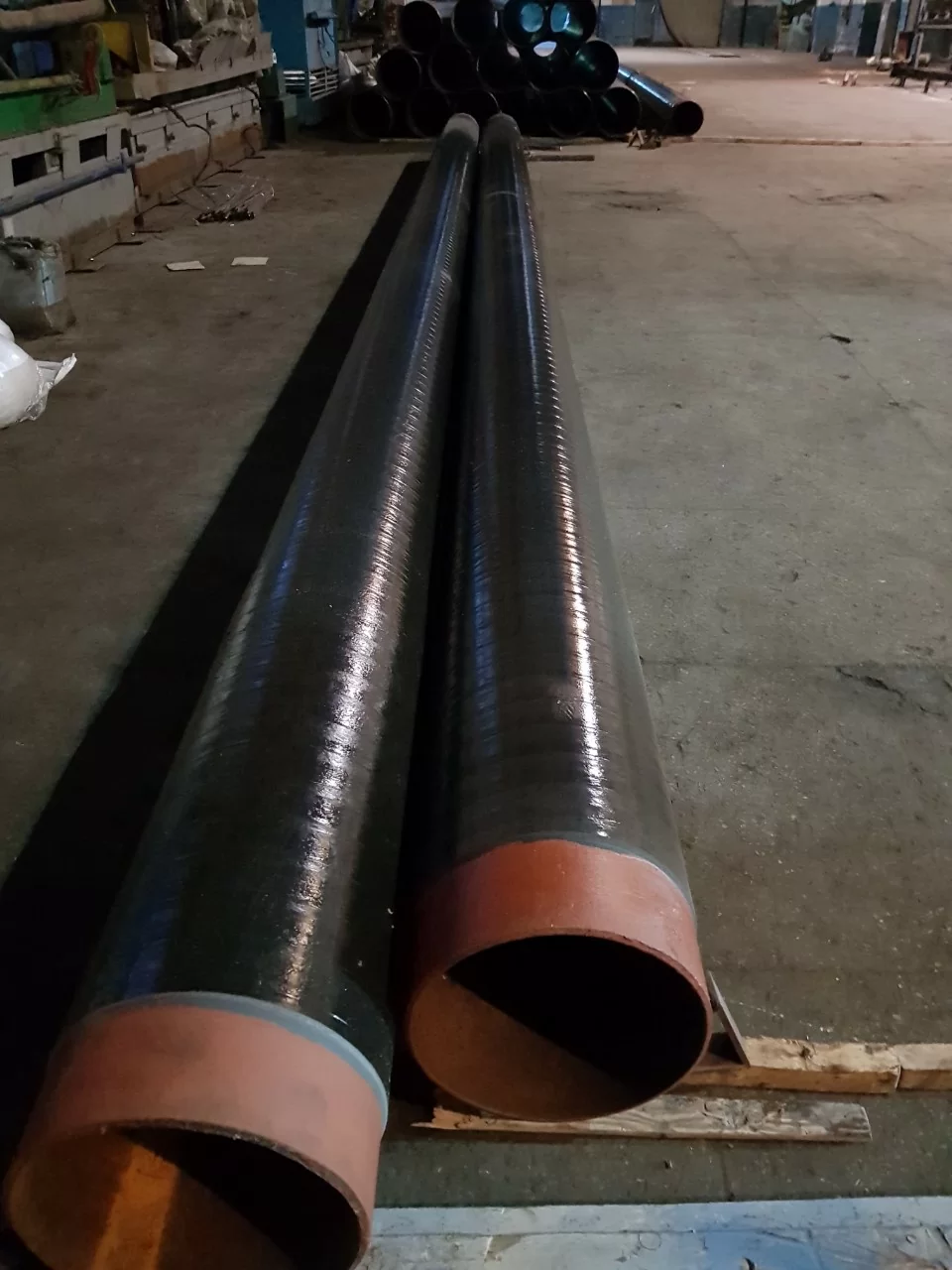

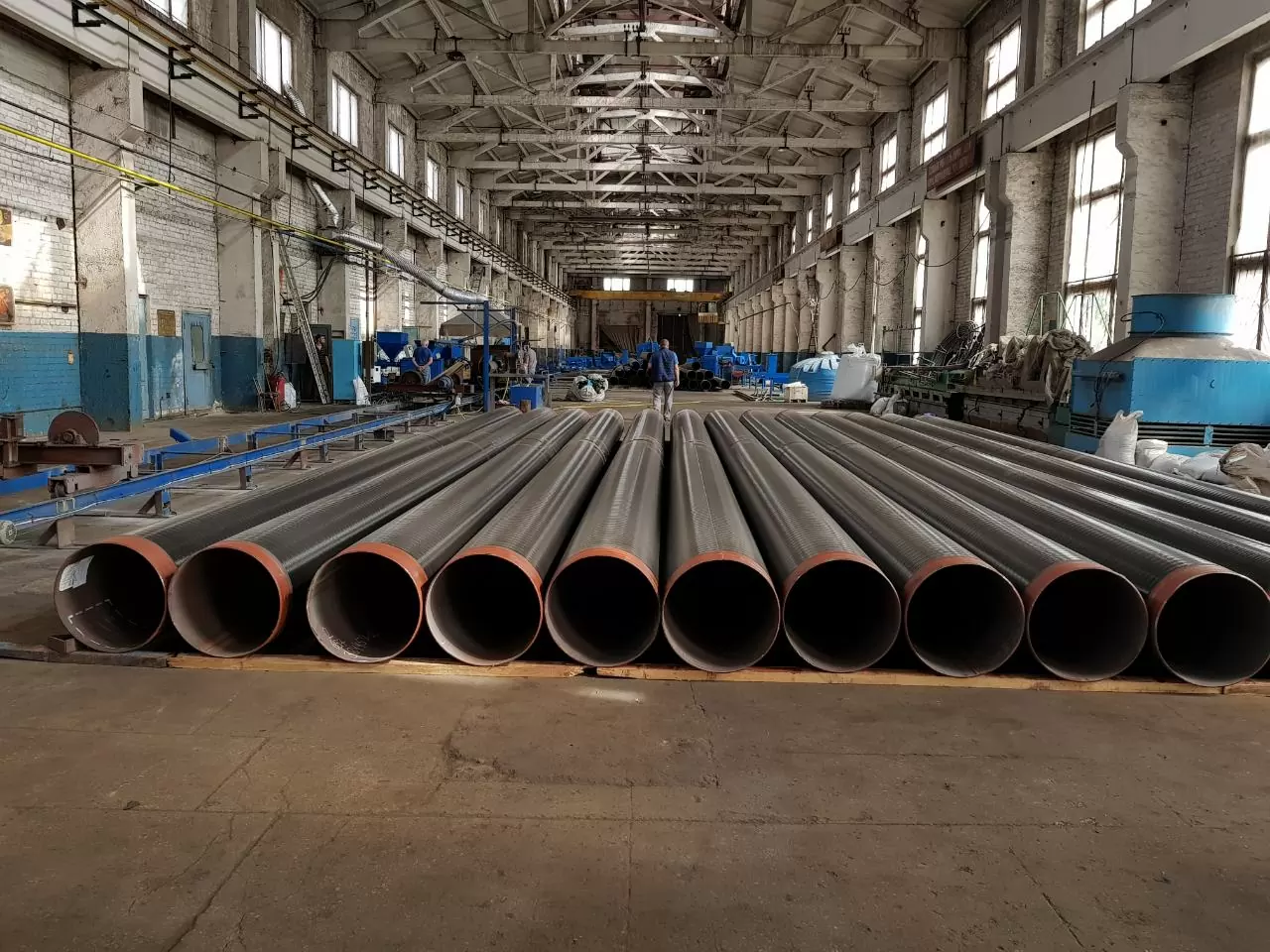

Антикорозійна ізоляція труб і деталей трубопроводу моношаровим покриттям на основі екструдованого поліетилену

470.00 грн.

Ціна з ПДВ

Зовнішнє моношарове, двошарове і тришарове покриття для труб являється на сьогодні, найбільш ефективним антикорозійним покриттям труб заводського нанесення і має широку сферу застосування : нафтопроводи, магістральні газопроводи, продуктопроводы, трубопроводи комунального призначення та ін.

Уточнить наличие
  • Надійність в усьому

    Замовники впевнені як в нашому обладнанні, так і в нашій організації.

  • Замовники в центрі уваги

    Наші рішення і послуги адаптовані під вимоги замовників, запити та потреби яких є основою цих рішень.

  • Новітні технології

    Завдяки постійній розробці нової продукції, процесів і технологій замовникам надаються тільки кращі рішення.


У 2017 році компанія “Центр трубоизоляция” впровадила у виробництво нанесення інноваційного антикорозійного захисного покриття для сталевих труб. Продукція робиться на основі наномодифікованого полімеру.
Покриття компанії “Центр трубоизоляция” пройшло сертифікацію в системі ДП УКРМЕТРСТАНДАРТ “УКРСепро”.
Зовнішнє моношарове, двошарове і тришарове покриття для труб являється на сьогодні, найбільш ефективним антикорозійним покриттям труб заводського нанесення і має широку сферу застосування : нафтопроводи, магістральні газопроводи, продуктопроводы, трубопроводи комунального призначення та ін.
Поліетиленове антикорозійне покриття АКЛЕН МС
АКЛЕН МС – моношарове поліетиленове антикорозійне покриття, що дозволяє виключити застосування адгезиву при нанесенні зовнішнього антикорозійного захисту.

АКЛЕН ПЭ-МС – поліетилен для зовнішнього шару антикорозійного покриття при ізоляції сталевих труб великого діаметру методом бічної і кільцевої (подовжньої) екструзії.
АКЛЕН 03 – адгезив для зовнішнього шару антикорозійного поліетиленового покриття при ізоляції сталевих труб великого діаметру методом бічної і кільцевої (подовжньою) екструзії

Поліпропіленове антикорозійне покриття – матеріал знаходиться у стадії розробки.
Полімерна композиція “АКЛЕН МС ” є нанокомпозиційним матеріалом, створеним із застосуванням нанорозмірного активного наповнювача, введеного в композицію на основі поліетилену високої щільності і комплексу модифікуючих добавок.
“Аклен МС” дозволяє виключити застосування адгезиву при нанесенні зовнішнього антикорозійного захисту, тим самим скоротивши кількість шарів покриття до 2-х, тобто універсальний “Аклен МС” поліетиленовий моношар наноситися на епоксидний праймер (грунтівку). Моношар “Аклен МС”, в такій конструкції покриття, має усі властивості як адгезійними, так і захисними. Крім того, Композиція “Аклен МС” є адгезійно активною і може наноситься безпосередньо на сталь, а також оцинковану сталь, алюмінієві сплави, склопластик. Нанесення проводитися на стандартному устаткуванні без шару термоплавкого адгезиву.
Переваги:
-мінімізація технології виробництва
-звільнення екструдера адгезійного шару, зниження вартості устаткування
-відсутність дефектів покриття на кінцевих ділянках труб.
Крім того, можна виділити наступний комплекс переваг :
1.Для трубопрокатних заводів:
-Підвищення продуктивності нанесення покриття, зручність застосування, менше відповідних технологічних операцій.
2. Для транспортних компаній:
-Высокий опір механічним діям при транспортуванні;
-Зменшення дефектів покриття при навантажувально-розвантажувальних роботах.
3. Для складських компаній:
-широкий температурний діапазон зберігання (від – 60 З до +80 С).
-Зменшення дефектів при тривалому зберіганні.
4. Для будівельно-монтажних компаній:
-Спрощення технології ізоляції зварного шва.
-Зменшення технологічних операцій при накладенні манжет.
-Підвищення довговічності зварного шва під термозбіжною манжетою.

Адгезійні характеристики “Аклен МС”.
При 23 С адгезія до сталі дорівнює- 350Н/см
при 60 С, адгезія до сталі дорівнює 270Н/см,
при 95 С, адгезія до сталі дорівнює 180Н/см
при 105 С, адгезія до сталі рівна 160Н/см
“Аклен МС” це моношарова поліетиленова антикорозійна композиція. Є поліфункціональним матеріалом на основі поліетилену високої щільності і комплексу модифікуючих і стабілізуючих добавок. Цей комплекс добавок і модифікаторів забезпечують набуття відповідних значень физико-механических властивостей які відповідають вимогам до ПЭ композиціям 1-5 класу Таблиця №1 – Класифікація поліетиленових покриттів, СТО Газпрому 2-2-3-130-2007 “Технічних вимог до зовнішніх антикорозійних поліетиленових покриттів труб заводського нанесення для будівництва і капітального, реконструкції і капітального ремонту підземних і морських газопроводів з температура експлуатація до +80 С” ( з змін.1,2,3).

Таблиця №1 – Класифікація поліетиленових покриттів СТО Газпрому 2-2.3-130-2007 зі зміною №1

Умови застосування Клас покриття
1 2 3 4 5
Нормального виконання Спеціального виконання Термостойкого исполнения
Допустимий температурний діапазон експлуатації, С Від -20

до +50

Від -20 до +60 Від -20 до +60 Від -20 до +60 От -20 до +80
Допустима температура довкілля,    С:

-при транспортуванні, проведенні навантажувально-розвантажувальних і будівельно-монтажних робіт;

– при зберіганні





Від -40 до +50







Від -40 до +50





Від -40 до +60







Від -40 до +60





Від -40 до +60







Від -40 до +60





Від -40 до +60







Від -40 до +60





От -40 до +60







Від -40 до +60

Тип прокладування трубопроводу Підземний в траншеї Підземний в траншеї Підземний в траншеї Морський, похиле буріння Підземний в траншеї, Морський, похиле буріння
Конструкція покриття Моношарове двохшарове тришарове Моношарове тришарове Моношарове  тришарове Моношарове, тришарове Моношарове, тришарове
Максимальный діаметр труб, мм До 530 включ. До 530 включ. До 1420 включ. До 1420 включ. До 1420 включ.

Застосування: Композиція “Аклен МС” призначена для виготовлення зовнішнього антикорозійного захисного сталевих магістральних трубопроводів. Це універсальний матеріал, що характеризується як адгезійними властивостями, так і забезпечує захисні функції покриття одночасно.

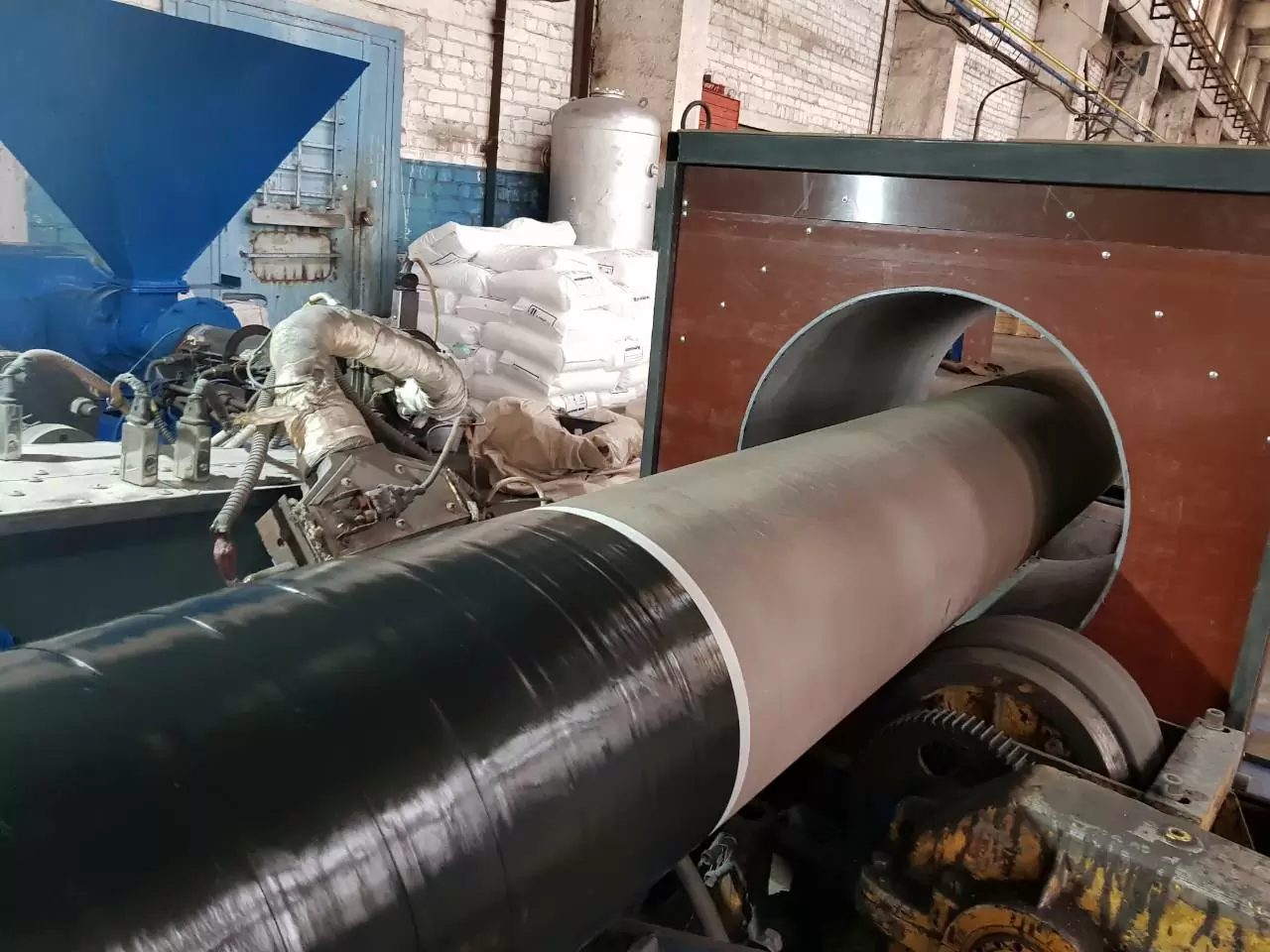

Переробка: На звичайному устаткуванні екструзії наноситься безпосередньо на покриту епоксидним праймером поверхню труби. Температури переробки лежать в межах від 100 З на 1-ій зоні до 240-245 З на останній зоні екструдера, і також 240-250 З на адаптері і голівці.

Зберігання: Гарантійний термін зберігання 24 місяці. Композицію “АКЛЕН-МС” зберігають на піддонах, в критому складському приміщенні що забезпечує захист від атмосферних опадів, дії прямих сонячних променів, забруднень, на відстані не менше 1м від нагрівальних приладів. Температура зберігання не повинна перевищувати 35 С.

Показники якості Поліетиленової композиції Аклен МС

Показник Значення Од. Вимірювання Метод Випробування
Щільність 0,94-0,965 г/см3 ГОСТ 15139
Показник плинності розплаву ПТР 0,2-0,8* г/10хв ГОСТ 11645
Масова доля летких речовин, не більше 0,05 % ГОСТ 26359
Період індукції поглинання кисню при 200 С і потоці кисню 100мл/хв., не менше 90 хв ISO 11357-6
Відносне подовження при – 45 С, не менше 100 %, ГОСТ11262
Міцність при розриві, не менше 24 МПа ГОСТ 11262
Зміст сажі, не менше 2 %, ГОСТ 26311
Відносне подовження при розриві, не менше 600 % ГОСТ 11262
Водопоглинання через 24 години витримки у воді при темп. (23±5) С, не більше 0,06 % ГОСТ4650
Водопоглинання через 1000 годин витримки у воді при темп.80 С, не більше 1,0 % ГОСТ 4650
Температура плавлення 122-137 С ISO 11357-3
Стійкість до термостаріння: відносне подовження при розриві після витримки на повітрі впродовж 1000 годин

-при температурі 100 С,

-при температурі 120 С

400 % ГОСТ 11262

*Конкретний діапазон ПТР визначається за погодженням між виробником і споживачем
