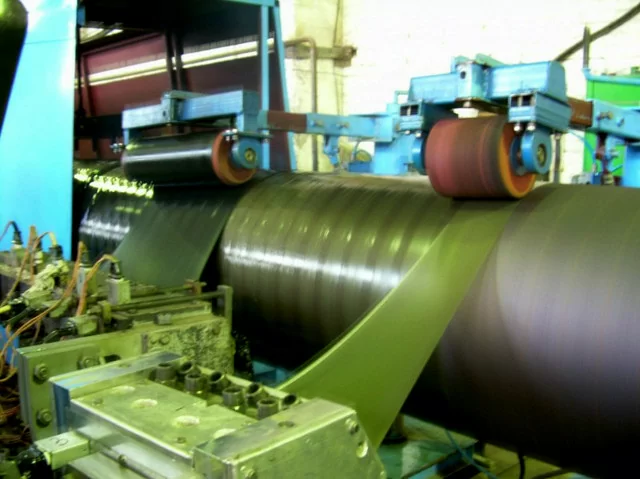

АКЛЕН 06-У – модифицированная полимерная композиция для универсального нанесения двух-трехслойных антикоррозионных заводских и базовых покрытий стальных труб.

Химический состав

Привитой сополимер, на основе композиции, состоящей из полиэтилена высокой плотности (HDPE) и линейного полиэтилена (LLDPE) с привитыми функциональными ангидридными и карбоксильными группами.

Применение

Применяется в качестве материала для нанесения клеевого подслоя в системах двух-трехслойных изоляционных покрытий на основе экструдированного полиэтилена согласно ТУ У 20.5-22920056-001:2016 в соответствии с ДСТУ 4219.

Температура при эксплуатации -45°С …+90°С.

Физические характеристики

Измеряемая величина	Метод испытания	Условия измерения	Показатели
Вид	визуально		гранула
Плотность	ГОСТ 15139-69		0,936
ПТР, г/10 мин, не менее	ГОСТ 11645-73	190°С, 2,16 кг	2,3-2,6
ПТР, г/10 мин, не менее	ГОСТ 11645-73	160°С, 5,0 кг	4,1-4,5
Температура размягчения по Вика, не менее	ГОСТ 15088-83		107
Температура плавления (°С)	ГОСТ 21553-76		131
Предел текучести, не менее МПа
-при плюс (20±3) °С	ГОСТ 11262-80		13,3
-при минус (42±3) °С	ГОСТ 11262-80		22,5
Прочность при растяжении не менее (МПа)
-при температуре плюс (20±3) °С	ДСТУ 4219 ГОСТ 11262-80	50мм/мин	23,0
При температуре минус (42±3) °С	ДСТУ 4219 ГОСТ 11262-80	50мм/мин	27,0
Относительное удлинение при разрыве, не менее %
-при плюс (20±3)°С	ДСТУ 4219	50мм/мин	1000
-при минус (42±3) °С	ГОСТ 11262-80	50мм/мин	560
Адгезия покрытия к стали для двухслойного полиэтиленового покрытия, трубы диаметром 159мм (Н/см) не менее	ГОСТ Р 51164-98; ДСТУ 4219	(20±5)°С	230
	ГОСТ Р 52568-2006; ДСТУ 4219	(40±3)°С	180
	ТУ У 20.5-22920056-001:2016;	(60±3)°С	120
Адгезия покрытия к стали для трехслойного полиэтиленового покрытия, трубы диаметром 159мм (Н/см) не менее	ГОСТ Р 51164-98; ДСТУ 4219	(20±5)°С	270
	ГОСТ Р 52568-2006; ДСТУ 4219	(60±3)°С	150
	ТУ У 20.5-22920056-001:2016;	(80±3)°С	90
Водопоглощение, (за 24 часа пребывания в воде при температуре  (20±3) °С не более%	ДСТУ 4219 ГОСТ 4650-80		0,06/0,03
Период индукции окисления при температуре 200±0,5 °С и потоке кислорода 100 мл/мин, не менее (мин)	ДСТУ 4219 ISO 11357-6:2008		20,0/34,0



Условия применения.

Композиция адгезива Аклен 03-У перерабатывается на стандартном экструзионном оборудовании. Оптимальный диапазон температур композиции адгезива Аклен 03-У находиться в пределах от 170°С до 210°С. Оптимальное значение температуры наружной поверхности стальной трубы при нанесении полиэтиленовой изоляции должно находиться в диапозоне от 180°С до 220 °С. Но даже если температура наружной поверхности стальной трубы будет значительно выше,  и достигнет значение 230 С включительно,  то и в этом случае величина адгезии к поверности стальной трубы будет не выше значений указанных в данной спецификации.

Упаковка и хранение.

Товар упакован в 25 кг полипропиленовые мешки (бумажные с полимерным вкладышем)/ полипропиленовые биг беги 1000 кг.

Хранить в сухом, прохладном проветриваемом месте, избегать прямого попадания ультрафиолетовых лучей и воды.

Срок хранения: 24 месяца.

Меры предостережения.

Данный продукт не классифицируется как потенциально опасный. Оборудование должно быть заземлено для предотвращения возможного воспламенения вследствие присутствия пыли. Не допускается прямое попадание пыли в дыхательные пути. Использовать в проветриваемом месте.

Сертификат соответствия УкрСЕПРО серия ПР №00304

Сертификат на систему менеджмента качества SIC.MS. 040 ISO 9001 от 04.09.2019
